Настройка беспроводного роутера ASUS RT-N10

Как войти в настройки роутера ASUS RT-N10

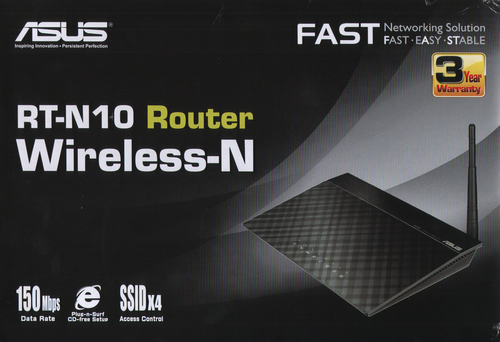

Внешний вид роутера ASUS RT-10NРоутер ASUS RT-N10 настраивается как и большинство беспроводных роутеров через веб-интерфейс. Для входа в настройки роутера необходимо подключиться по проводу в один из четырех синих портов кабелем и набрать адрес сайта http://192.168.1.1, затем ввести логин и пароль admin. Подключаться к роутеру по вай-фай, чтобы его настроить не рекомендуется производителем, но на практике не вызывает особых проблем.

Как настроить роутер ASUS RT-N10

При первом включении роутера необходимо определиться с режимом работы роутера. В большинстве случаев, да и в нашем тоже, это режим беспроводного роутера. В этом режиме вы позволяете роутеру раздавать интернет по проводам и вай-фай в вашей квартире или офисе без какой-либо ретрансляции сигнала. После выбора режима переходите на главную страницу (соответствующая кнопка внизу).

Настройка роутера ASUS RTN-10

На главной странице роутера отображается довольно много параметров, в т.ч. не совсем нужных для мало разбирающегося пользователя.  Тем не менее  здесь показаны следующие параметры:

Вверху окна

  • Отображается название беспроводной сети (заводское название ASUS).
  • Версия программного обеспечения роутера (прошивка).
  • Режим работы (Router).
  • Язык интерфейса (русский).
  • Кнопка выхода из настроек роутера и кнопка для перезагрузки роутера.
  • Помощник, отображающий при наведении мыши полезные советы по состоянию роутера. рекомендуется для использования мало разбирающимся пользователям в качестве подсказки.

В боковой колонке слева

  • Меню для перехода в соответствующие разделы настройки роутера.
В боковой колонке справа
  • Название беспроводной сети.
  • Пароль (сетевой ключ) от беспроводной сети.
  • Скорость беспроводной сети.
  • Включение или отключение вай-фай на роутере.
  • Внутренний IP-адрес роутера.
  • PIN-код — пароль для быстрого подключения беспроводных устройств с указанным ключом.
  • MAC-адрес роутера (может понадобиться в сетях провайдеров, где используется привязка к устройству).
По центру окна
  • Графическое представление о состоянии подключения к интернету и подключенных устройств.

Настройка роутера ASUS RTN-10

По умолчанию внутренний IP-адрес роутера 192.168.1.1. В сети Ивстар менять этот адрес нет необходимости, поэтому просто пропускайте этот этап. Однако бывают случаи. когда IP-адрес роутера надо изменить на другой. Чтобы перейти к изменению IP-адреса роутера, выбирайте в колонке справа в самом низу вариант IP-адрес ЛВС.

Настройка роутера ASUS RTN-10

В закладке IP-адрес ЛВС задаете нужный вам адрес роутера. Не забудьте сохранить настройки. Далее вы будете заходить на веб-интерфейс для настройки роутера уже по этому адресу вместо http://192.168.1.1

Настройка роутера ASUS RTN-10

Если нужно, то вы можете также отключить DHCP-сервер на роутере или поменять диапазон раздаваемых IP-адресов вашим компьютерам.  Опять же, стоит отметить, что в большинстве случаев это делать не нужно.

Настройка роутера ASUS RTN-10

Если из вашей сети, в которой работает ваш роутер, необходимо попасть в другую локальную сеть, находящуюся не в интернете, вы можете использовать статические маршруты. Такая необходимость может понадобиться, если сервер (шлюз), через который вы соединяетесь с другими серверами в сети не настроен в силу разных причин для общения с другими сетями. Такое может встретиться, скажем, когда два провайдера, объединились сетями и имеют помимо основной сети еще и пиринговую сеть. В этом случае, чтобы абоненты одного провайдера могли заходить в пиринговую сеть другого провайдера, может потребоваться настройка маршрутизации на роутере, а при отсутствии роутера на компьютере.

Подробную информацию по маршрутизации можно получить у службы поддержки вашего провайдера или на его сайте.

Настройка роутера ASUS RTN-10

Переходим к самому главному. В сети провайдера Ивстар вся настройка роутера сводится к одному — нужно настроить вай-фай на роутере (задать название сети и поставить пароль, чтобы сосед не пользовался нахаляву).

Для настройки вай-фая (беспроводной сети) выбыраем в колонке слева раздел Дополнительные настройки и далее Беспроводная сеть.

Настройка роутера ASUS RTN-10

На первой закладке Общие в настройках вай-фая стоит изменить следующие значения:

  • SSID — название вашей беспроводной сети. Название лучше задавать латинскими символами. Давайте осмысленные названия, так, чтобы вы сами потом смогли вспомнить как называется ваша сеть.
  • Метод проверки подлинности, т.е вид шифрования. Попробуйте задать вариант WPA2-Personal. Если возникнут проблемы с подключением к вай-фай, тогда выберите другой тип проверки, на более простой.
  • Предварительный ключ WPA, т.е пароль от вашего вай-фая. При методе проверки WPA2, необходимо вводить от 8 до 63 символов.
  • TX-power, т.е мощность вай-фай передатчика в процентах. Изначально задано значение 100, т.е 100%.  Не всегда оправдано максимальное значение. если часто появляются проблемы с сигналом в пределах квартиры или же если вы предполагаете подключаться только в пределах квартиры или очень небольшого помещения, тогда можно значение TX-power уменьшить до 25 и меньше. Особенно актуально снизить мощность если ваш роутер, который вы вряд ли будете выключать на ночь,  стоит недалеко от места где вы спите.
    Для самых любопытных и технарей: 100% мощности этого роутера соответствует примерно 15-17 dBm мощности.

Настройка роутера ASUS RTN-10

Если вам не хочется, чтобы вай-фай работал круглые сутки и нет желания каждый раз дергать роутер из розетки, вы можете задать расписание работы вай-фая на роутере. В верху перейдите в закладку Профессионально. Кроме того, здесь же можно настроить другие параметры, которые могут помочь с роутером, в случае, если он находится в зоне сильных помех или работает с очень удаленными клиентскими устройствами. Непосвященным пользователям что-либо крутить в этом разделе не стоит. Справа в колонке будут появляться подсказки по каждому пункту для чего он и что с ним делать.

Настройка роутера ASUS RTN-10



Настройка роутера ASUS RTN-10

Если вы не хотите, чтобы другие пользователи вашей домашней сети или сети вашего предприятия могли заходить на роутер и менять что им вздумается, вы можете поставить пароль на вход в роутер. В колонке слева выбирайте в разделе Дополнительные настройки опцию Администрирование. Затем переходите в верхней меню в закладку Система и меняйте пароль.

Настройка роутера ASUS RTN-10

После различных изменения в настройке роутера необходимо будет сохранить настройки и сделать перезагрузку роутера. перезагружать роутер необходимо и тогда когда он зависает. В правом углу настроек роутера есть полезная кнопка Перезагрузка. Процесс перезагрузки занимает минут-две.

Настройка роутера ASUS RTN-10

В сети Ивстар для подключения к сети и интернету не нужно настраивать всякие соединения и вводить пароли и логины — это все в прошлом. Мы используем современную технологию IPoE (интернет без паролей). Однако следующий момент все же стоит проверить.

Кроме того для тех абонентов, в сети которых провайдер использует авторизацию по паролю и логину, так же стоит прочитать дальше,  чтобы увидеть где же надо их вводить.

В колонке слева переходите в раздел Дополнительные настройки и далее выбирайте опцию WAN.

В сети Ивстар в закладке Интернет-соединение в поле Тип соединения должно быть выбрано Динамический IP.
Абоненты, которые еще пока подключены через тв-кабель, должны в самом низу заполнить поле MAC-адрес. Он должен совпадать с MAC-адресом сетевой карты того компьютера который был подключен к модему до приобретения роутера. Если роутер был установлен изначально при подключении, то это поле заполнять не надо.

Настройка роутера ASUS RTN-10

Настройка роутера ASUS RTN-10

Если по каким-либо причинам роутер не может автоматически получить IP-адреса, т.е не может работать в режиме Динамический IP, можно прибегнуть к уловке, выбрав вариант Типа WAN-соединения Статический IP. Значения адресов для настройки можно узнать у службы техподдержки.

Настройка роутера ASUS RTN-10

Если вы используете при подключении к интернету логин и пароль (VPN-соединение) вы выбираете в поле Тип WAN-соединения вариант PPTP. Ниже в разделе Настройка учетной записи надо ввести ваш логин, пароль от интернета. Еще ниже в разделе Специальные требования поставщика услуг Интернета необходимо ввести адрес сервера (VPN-сервера) для подключения.

Настройка роутера ASUS RTN-10

Настройка роутера ASUS RTN-10

Если роутеру удалось установить соединение с сервером провайдера, тогда на главной странице роутера рядом с глобусом отображается статус Подключено.

Настройка роутера ASUS RTN-10

Прошивка роутера ASUS RT-N10

Самое главное правило. Если роутер исправно работает, не глючит, то  перепрошивать (обновлять версию микропрограммы) его не стоит, даже  с использованием официальных прошивок. Только когда вы наблюдаете очень часто нестабильную работу роутера, если его постоянно нужно перезагружать или на нем некорректно работает интернет по проводам или, наоборот, по вай-фай, имеет резон заняться перепрошивкой роутера ASUS RT-N10. Если официальные прошивки роутера не помогают, можно попробовать перепрошить роутер альтернативными прошивками. Однако будьте готовы, что в случае, если что-то пойдет не так, придется расстаться с  роутером и купить новый.

[download id=»31″]

Фотографии роутера ASUS RT-N10

Обратная сторона роутера

На обратной стороне роутера располагается наклейка на которой указан заводской логин и пароль для входа в роутер ASUS-RT-N10, название модели роутера, версия прошивки роутера, серийный номер и ПИН-код для быстрого подключения к роутеру по вай-фай с использованием WPS.

Обратная сторона роутера ASUS RT-N10 версия прошивки

Плата роутера ASUS RT-N10

Процессор роутера ASUS RT-N10 (чипсет) — Ralink  RT3050F.

Микросхема RT3050 имеет архитектуру 1T1R (один приемник и один передатчик), что позволяет достичь скорости обмена данными 150 Мбит/с.

Поддержка до 256 клиентов, до восьми BSSID (Basic Service Set Identifiers), технологий безопасности WEP (Wired Equivalent Privacy), 64/128/ WPA (WiFi Protected Access), WPA2 и WPS (WiFi Protected Setup). Конфигурация включает до 64 МБ 16/32-разрядной памяти SDR SDRAM, 5-портовый коммутатор  10/100 Ethernet, пять портов 10/100 UTP и один порт RGMII/MII (RT3050).

Плата роутера ASUS RT-N10

Параметры роутера ASUS RT-10N C1

Сетевые стандарты IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.3, IEEE 802.3u, IEEE 802.11i, IEEE 802.11e, IPv4
Скорость передачи данных 802.11b : 1, 2, 5.5, 11Mbps
802.11g : 6,9,12,18,24,36,48,54Mbps
802.11n : up to 150Mbps
Антенна Встроенная. Диполь 3 dBi
Частотный диапазон 2.4G~2.4835GHz (каналы 1-13)
Шифрование 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, WPS support
Файрволл и контроль доступа Firewall: NAT and SPI (Stateful Packet Inspection)
Filtering: Port, IP packet, URL Keyword, MAC address
Management UPnP, DNS Proxy, DHCP, DDNS, DMZ, Universal Repeater
VPN поддержка IPSec Pass-Throuth
PPTP Pass-Through
L2TP Pass-Through
Поддерживаемые протоколы соединения с интернет Динамический IP, Статический IP, PPPoE (MPPE поддерживается), PPTP (VPN-соединение), L2TP
Дополнительно •Device Discovery: Отображение подключенных к роутеру устройств
•WPS: Быстрое подключение к роутеру с вводом ПИН-кода
•Firmware Restoration: Восстановление заводской прошивки роутера в случае сбоя
Порты 4 x RJ45 for 10/100 BaseT for LAN, 1 x RJ45 for 10/100 BaseT for WAN
Кнопка WPS 9быстрое подключение к роутеру), Reset (сброс настроек)
Электропитание Источник питания поддерживает сеть : 110V~240V (50~60Hz)
Выходное питание блока питания: 12 V с током не менее 0.5 A
Размеры 168 x 124 x 30 мм (Длина x Ширина x Высота)
Вес 210 грамм
Что лежит в коробке с роутером Сам роутер RT-N10
Кабель RJ-45 1м для подключения
Сетевой блок питания
Гарантийная карта
Инструкция по быстрой установке и настройке
Диск для настройки роутера с инструкцией
